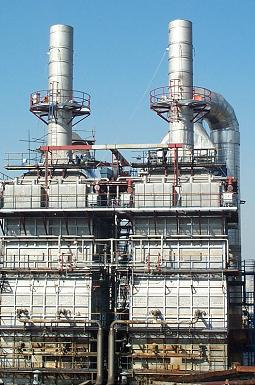

Wet Electrostatic Precipitator
습식 전기집진기

이 다단, 관형 설계 시스템은 산성 미스트, PM1 이하의 초미세먼지, 응축된 유기물과 같은 PM1 이하 수준의 입자를 포함한 배기가스를 제어할 수 있습니다.



구리, 납, 금 그리고 몰리브덴 로스팅 플랜트, 니켈 및 구리 플래시 제련소와 같은 다양한 야금 공정과 더불어 황산 재생 플랜트, 황산 미스트가 배출되는 플랜트 등 다양한 분야에서 벨트란의 습식 전기집진기를 사용하고 있습니다. 벨트란은 전 세계적으로 1,000여 건이 넘는 실적을 보유하고 있습니다.

운전 성능 원리

벨트란은 기존 건식 판형 전기집진기를 적용할 수 없는 곳을 위해 습식 관형 전기집진기 시스템을 개발하였습니다.

관형 전기집진기와 다단 전기집진기 모두 같은 원리로 작동합니다. 다단 설계의 경우, 판과 와이어로 구성된 이온화 영역에서 먼지들을 집진합니다. 먼지는 전기력에 의해 집진 영역의 접지된 평행 판으로 전기적으로 유도됩니다.

관형 설계의 경우, 다단 설계에서 포집 영역을 구성하는 평행판 대신 ‘계란판’ 모양의 격자형 사각형 관으로 구성되어 있습니다.

각각의 직사각형 관은 관 길이의 견고한 방전부를 둘러싸고 있습니다. 이 견고한 방전부는 정확하게 관 중심에 위치합니다.

먼지가 관 안으로 유입되는 것과 동시에, 전극은 먼지에 음전하를 걸어줍니다. 집진판에는 양전하를 걸어줍니다. 전하의 유사성 때문에 전극과 먼지 사이에 척력이 생기며, 먼지와 접지된 집진판 사이에는 인력이 생깁니다. 이 두 힘으로 먼지는 집진판을 향하여 이동하게 됩니다. 이러한 밀고 당기는(push-pull) 효과가 전기집진기의 집진 효율을 높이며 전력사용량을 낮춥니다.

특징

견고한 방전부는 부러지지 않기에 교체할 필요가 없으며 사실상 유지보수를 필요로 하지 않습니다.

관의 형태를 따라 간극을 넓힐수록, 스파크와 단락(short) 현상은 급격히 감소합니다. 이 설계는 고농도 분진을 함유한 공정 배기가스에도 효과적입니다. 낮은 압력강하 (6.35mmAq vs. 254-381 mmAq)와 백필터의 눈막힘 현상을 방지하고 파손을 일으키지 않는 것을 통해 벨트란 집진기가 다른 여과 집진기보다 뛰어나게 설계되었다는 것을 알 수 있습니다.

또한, 관의 크기를 적당히 키움으로써 집진기가 연속적 혹은 간헐적인 습식 상태 운전을 할 수 있습니다. 간헐적 또는 연속적으로 습식 상태에서 운전하기에, 집진부는 운전 중에도 세척됩니다. 그러므로 세정을 위한 정지 시간은 더는 필요치 않습니다. 혹시라도 필요하다면, 물이나 작동 유체 대신에 고압 공기로 청소, 혹은 두드리거나 흔들기와 같은 방법을 통해서도 집진부를 세척할 수 있습니다.

집진기를 습식 상태로 운전하여 전기 저항성이 너무 크거나 작은 먼지의 재비산 문제를 해결하였습니다. 먼지들은 포집 되면 바로 씻겨 나갑니다.
집진기를 습기에 강하게 만들기에 wet scrubber 후단에 집진기를 설치할 수 있습니다. 스크라버와 전기집진기를 동시에 설치함으로써 오늘날의 더욱 엄격한 환경 법규를 지킬 수 있습니다.

집진기의 높은 효율 덕분에, high-energy 스크라버(ex벤츄리 스크라버)의 압력강하를 낮출 수 있습니다. 시스템의 성능을 개선하면 놀라운 에너지 절감 효과를 깨달으실 수 있습니다.

벨트란은 집진기에 추가할 수 있는 별도의 스크라버 (또는 packed bed)를 공급할 수 있습니다. 이를 통해 먼지뿐만 아니라 가스도 제어할 수 있습니다.

알루미늄과 스틸이 일반적인 자재이지만, 셀과 집진기는 부식에 저항력이 있는 재질로 만들어집니다. SS, FRP (셀을 포함하여), 또는 티타늄, 지르코늄과 같은 특수 자재를 사용하기도 합니다.
